【型號推薦：TH-L3S，氣象環境監測儀器設備生產廠家，云境天合支持商家定制服務，設備選擇山東云境天合您放心】雷達流速儀安裝位置—選擇流態穩定直線渠道上，遠離閘門出口渠道彎頭位置雷達水位流速流量傳感器是一種集水位、流速、流量監測功能于一體的先進水文監測設備，采用非接觸式測量技術，具有高精度、寬量程、強適應性等特點，廣泛應用于野外復雜環境下的水資源管理。水位測量基于FMCW(頻率調制連續波)原理，傳感器持續發射頻率隨時間線性變化的微波信號。信號到達水面后反射回設備，通過計算發射信號與反射信號的頻率差，精確得出設備到水面的距離，再結合設備安裝高度等參數，換算出實際水位。流速測量采用多普勒效應原理，傳感器發射特定頻率的雷達波。當雷達波接觸到流動的水體表面時，會被反射回來。由于水體的流動，反射波的頻率會發生變化，這種變化被稱為多普勒頻移。通過檢測發射波和反射波之間的頻率差，傳感器可以計算出水體的流速。流量計算結合水位數據和斷面參數(如斷面寬度、形狀等)，通過內置的軟件算法，自動生成流量數據。流量計算公式為：流量 = 流速 × 過流面積。

一、產品簡介

我司研發的雷達流速儀采用了K波段平面微帶陣列天線，能量集中，低功耗；儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。

二、產品特點

1.非接觸、安全低損、少維護、不受泥沙影響

2.能勝任洪水期高流速條件下的測

3.具有防反接、過電壓保護功能

4.系統功耗低，一般太陽能供電即可滿足測流需要

5.多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統；

6.具備無線數據傳輸功能（選配）

7.可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機

8.測速范圍寬，測量有效距離遠達10m

9.多種觸發模式：周期、觸發、手動、自動

10.安裝特別簡單，土建量很少

11.全防水設計，適合野外使用

三、技術參數

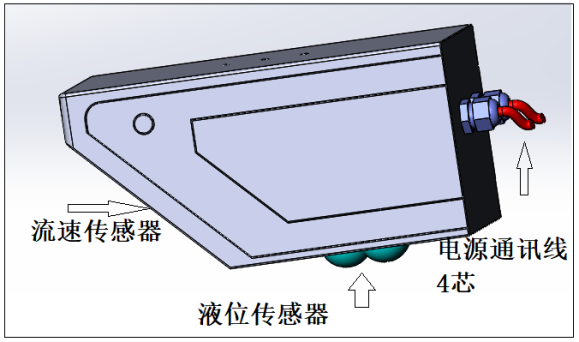

四、產品結構圖

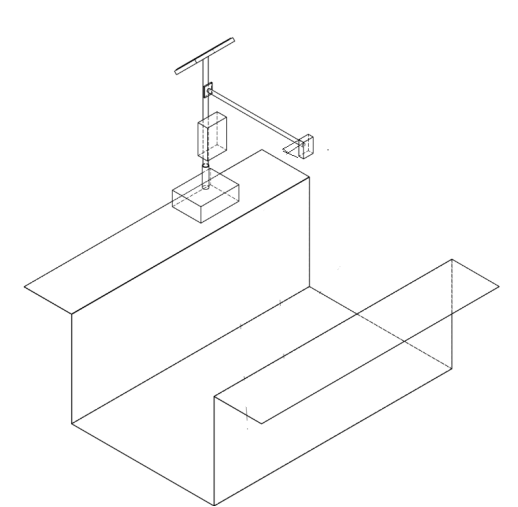

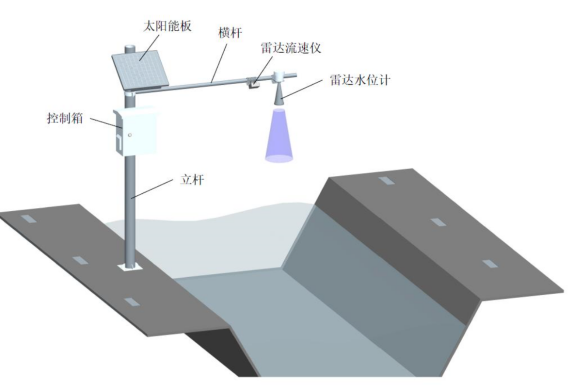

五、產品安裝圖

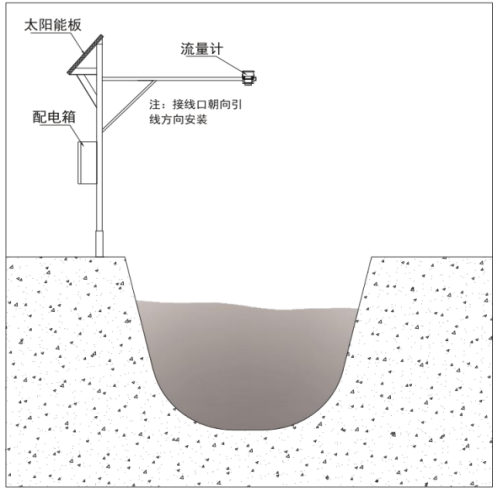

安裝示意圖如圖，現場安裝可借助于橋梁，支架等現有的建筑基礎，但必須保證流速儀雷達波發射方向與水流方向平行，流速儀發射波與水面呈45，出廠默認調節45°角

六、安裝注意事項

1.安裝需要選擇流態穩定，直線渠道上，遠離閘門出口，渠道彎頭位置

2.安裝高度盡量控制5米以內（距離越近測量信號越強，數據越可靠）

3.水流速低于0.25，且水紋波小，有測量不穩定可行性
